Модульная зерносушилка Sukup

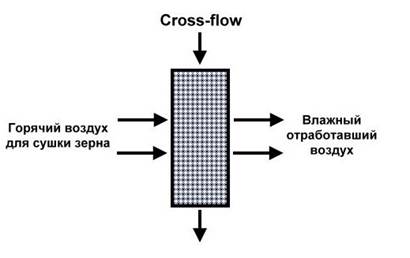

В наши дни широкую популярность получили зерносушилки типа "cross-flow", и как правило именно зерносушилки типа "cross-flow" у покупателей из стран бывшего Советского Союза ассоциируются с понятием "американские зерносушилки". Термин "cross-flow" означает то, что в процессе сушки нагретый воздух проходит перпендикулярно движущемуся зерну. Это хорошо видно на приведенном ниже схематическом рисунке.
Поскольку зерносушилки Sukup относятся к зерносушилкам типа cross-flow, ниже приводиться более подробная информация по зерносушилкам данного типа. Все зерносушилки выпускаемые компанией Sukup Mfg. Company могут работать как поточном, так и порционном режимах. Температура сушки зерна может варьироваться от 38 С до 120 С, что позволяет использовать зерносушилки для сушки фуражного, продовольственного и семенного зерна всех основных зерновых культур. Все модели зерносушилок специально адаптированы на заводе изготовителе для работы на территории России, Украины и Белорусии.
Типы зерносушилок Зерносушилок Sukup:
- порционные;
- поточные.
Порционные зерносушилки Sukup работают следующим образом: зерно загружается в зерносушилку и начинается процесс сушки; как только будет достигнут необходимый уровень влажности, высушенное зерно выгружается для загрузки очередной "порции" влажного зерна. При этом, загрузка и разгрузка каждой новой порции зерна требует определенного времени, к примеру зерносушилка имеющая вместимость 12 тонн, загружается и разгружается в течении 15-20 минут. Поскольку заводы изготовители приводят производительность зерносушилок только в т/ч, без учета времени затрачиваемого на загрузку и выгрузку зерна, суточная производительность порционных зерносушилок будет ниже аналогичных по часовой производительности моделей зерносушилок поточного типа. В порционных зерносушилках нет механизма регулирующего скорость выгрузки зерна в зависимости от его влажности (дозирующих вальцов) поэтому порционные зерносушилки не могут работать в поточном режиме. В данный момент почти все производители отказались от выпуска порционных зерносушилок в пользу поточных.
Основное конструктивное различие зерносушилок порционного и поточного типа заключается в наличии у поточных зерносушилок дозирующих вальцов, которые регулируют скорость разгрузки высушенного зерна. После первой полной загрузки, зерно через некоторое время начинает двигаться через зерносушилку, до тех пор пока не закончиться зерно или пока ее не выключить оператор. Все поточные зерносушилки могут работать как в поточном так и в порционном режиме, в отличии от порционных зерносушилок которые могут работать только в порционном режиме. Все зерносушилки Sukup имеют дозирующие вальцы и поэтому могут работать как в порционном, так и в поточном режимах.
Режимы сушки зерна Зерносушилок Sukup:
- Режим нагрева и охлаждения зерна в зерносушилке;
- Режим только нагрев зерна, без его охлаждения в зерносушилке.
При работе зерносушилки в режиме нагрева и охлаждения зерна в зерносушилке (режим Dry and Cool или Heat and Cool) зерно продувается нагретым с помощью горелки воздухом до достижения требуемого уровня влажности, а после того как требуемая влажность достигнута, зерно продувается атмосферным воздухом с целью его охлаждения. При таком режиме сушки выгружаемое зерно уже высушено, охлаждено и готово к закладке на длительное хранение.
При работе зерносушилки в режиме только нагрева зерна, без его охлаждения в зерносушилке (режим Full Heat или All Heat) зерно продувается нагретым с помощью горелки воздухом до достижения требуемого уровня влажности, а после того как требуемая влажность достигнута, зерно выгружается из зерносушилки горячим. Как правило, после этого зерно охлаждается в силосе или вентилируемом бункере.
Работа поточных зерносушилок в разных режимах сушки:
Для того, что бы поточная зерносушилка имела возможность работать в режиме нагрева и охлаждения зерна в зерносушилке она должна иметь как минимум два вентилятора с горелками, а также камера сушки должна быть разделена специальной перегородкой минимум на два отсека. Пока зерно проходит область верхнего отсека, оно нагревается и достигает заданного уровня влажности. После этого зерно проходит область нижнего отсека, в котором происходит продувка зерна холодным воздухом и его охлаждение.
Одновентиляторные зерносушилки Sukup моделей ТЕ0812Е - ТЕ2412Е не имеют перегородки в камере сушки и второго вентилятора поэтому могут работать поточно только при сушке зерна в режиме только нагрева зерна, без его охлаждения зерносушилке (режим Full Heat). Данные модели могут работать в режиме нагрева и охлаждения зерна (режим Dry & Cool) - только порционно!
Данная серия зерносушилок не может в дальнейшем служить основой для наращивания второго/третьего модулей. Зерносушилки данной серии целесообразно использовать на небольших фермерских хозяйствах в комплекте с вентилируемым силосом или бункером.
Все модели зерносушилок Sukup с двумя вентиляторами имеют, перегородку в камере сушки и могут сушить зерно поточно, как нагревая и охлаждая зерно в сушилке (режим сушки Dry and Cool), так и только нагревая зерно в сушилке (режим сушки Full Heat).
Некоторые производители до сих пор продолжают выпускать двухвентиляторные зерносушилки, которые не имеют перегородки в камере сушки и поэтому не могут сушить зерно в режиме нагрева и охлаждения в потоке.
Рекомендации по сушке зерновых культур
| Культура | Ячмень | Овес | Рис | Рожь | Сорго |
| Рекомендуемый максимальный уровень влажности зерна при хранении в вентилируемом силосе (%)
| 13 | 13 | 11 | 13 | 14 |
| Максимальная температура сушки для:
а) посевного материала (F)/(С) б) фуражного зерна (F)/(С) |
110/43 160/71 |
110/43 160/71 |
110/43 140/60 |
110/43 190/87 |
110/43 180/82 |
| Культура | Соя/Рапс | Подсолнечник | Пшеница | Белая кукуруза | Желтая кукуруза |
| Рекомендуемый максимальный уровень влажности зерна при хранении в вентилируемом силосе (%) | 13 | 10 | 13 | 14 | 14 |
| Максимальная температура сушки для:
а) посевного материала (F)/(С) б) фуражного зерна (F)/(С) |
110/43 160/71 |
110/43 150/65 |
110/43 190/87 |
110/43 210/99 |
110/43 230/110 |
Это важно:
Если зерно сушиться в режиме только нагрева зерна в зерносушилке, рекомендуется выдерживать горячее зерно в вентилируемом силосе на протяжении 4-10 часов, затем охлаждать потоком воздуха в 0,01-0,028 м3/мин на тонну. В результате такого охлаждения уровень влажности зерна снижается на 1-3%.
Важные рекомендации по сушке семян подсолнечника
Приведенная ниже информация касается сушки семян подсолнечника. Этот материал подготовлен специально для того, чтобы помочь оператору работать безопасно и эффективно во время сушки семян подсолнечника.
Семена подсолнечника сушатся легко, поэтому существует опасность возгорания. Содержите место вокруг зерносушилки и камеры сушки в чистоте. НЕ ОСТАВЛЯЙТЕ ЗЕРНОСУШИЛКУ БЕЗ ПРИСМОТРА.
Меры предосторожности при сушке подсолнечника:
1. Рекомендованное время и температура сушки семян подсолнечника приведены вверху страницы.
2. Перед началом сушки очистите зерносушилку.
3. Убирайте подсолнечник, когда уровень влажности составляет менее 20%. Если уровень влажности превышает 20%, это сильно влияет на продвижение семян подсолнечника через зерносушилку.
4. Во время сушки подсолнечника не оставляйте зерносушилку без присмотра.
5. В случае сушки семян подсолнечника в порционном режиме убедитесь в том, что зерносушилка по завершении сушки каждой порции выгружает зерно полностью.
6. Все зерносушилки с разгрузочной системой оборудованной дозирующими вальцами необходимо проверять на предмет равномерного продвижения зерна, для этого понаблюдайте за движением зерна через зерновые колонны периодически включая и выключая разгрузочную систему, при этом обратите внимание на уровень зерна в зерновой колонне. Если зерно движется неравномерно, откройте дверь очистки соответствующей зерновой колонны и проверьте колонну на предмет образования закупорок или пустот. Необходимо ежедневно полностью разгружать зерносушилку в целях очистки и проверки зерновых колонн.
7. Держите зерносушилку в чистоте. Периодически проверяйте и очищайте камеры сушки и местность вокруг зерносушилки. Характерные для семян подсолнечника высевки могут быть затянуты в блок вентилятора и горелки, что увеличивает возможность возникновения возгорания. По возможности расположите блок вентилятора и горелки с подветренной стороны.
8. Будьте готовы на случай возникновения возгорания. Всегда держите пожарный шланг или огнетушитель возле зерносушилки. Небольшие возгорания можно потушить, прекратив поток воздуха и залив место возгорания водой. При более сильных возгораниях, возможно, будет необходимо произвести выгрузку зерна прямо на землю. НЕ ВЫГРУЖАЙТЕ ЗЕРНО В СИЛОС ДЛЯ ХРАНЕНИЯ ЗЕРНА.
9. При сушке подсолнечника проверьте зерносушилку на предмет скопления липкого материала на лопастях шнека и других поверхностях (особенно если необходимо сушить подсолнечник с высоким уровнем влажности). Если налипания будут значительными - очистите зерносушилку.
10. Не пересушивайте подсолнечник. Семена подсолнечника сушатся легко и при пересушивании повышается вероятность возникновения возгорания. Уровень влажности семян в 9% является безопасным для хранения подсолнечника.
Температура сушки на порционных зерносушилках должна составлять 140°F (60°C). Температура сушки на поточных зерносушилках может достигать 150°F (65°C). При сушке семян подсолнечника предназначенного для посева температура сушки не должна превышать 110°F (43°C).
Операторы, которые привыкли в основном сушить кукурузу или мелкие зерновые культуры могут пересушить подсолнечник, работая в тех же режимах, что и при сушке кукурузы. По сравнению с кукурузой и пшеницей при сушке подсолнечника требуется убирать в половину меньше воды на килограмм при снятии того же процента уровня влажности зерна. Например, при снижении влажности с 25% до 15% по кукурузе убирается 118 г. на килограмм зерна. При снижении влажности с 20% до 10% по подсолнечнику убирается около 54 грамм на килограмм зерна.
При сушке подсолнечника существует риск возникновения возгорания. Волоски со скорлупы подсолнечника срываются во время транспортировке зерна и летают по воздуху возле зерносушилки. Эти волоски воспламеняются, если вентилятор затягивает их в горелку. Вероятность возгорания существует постоянно, за исключением тех случаев, когда волоски сгорают до того, как соприкоснутся с семенами подсолнечника.
Пересушивание приводит к тому, что семена подсолнечника становятся очень легковоспламеняющимися. Закупорка в потоке семян подсолнечника приводит к пересушиванию.
При регулярной очистке снижается количество скапливаемого мусора в камере сушки, зерновых колонная и вокруг зерносушилки. Лучшее средство предотвращения возгорания - это ежедневная очистка зерносушилки.
Возгорания обнаруженные на ранней стадии достаточно легко потушить, поэтому необходимо постоянно наблюдать за зерносушилкой. Если обнаружено возгорание, первым делом необходимо перекрыть поток воздуха в зерносушилку. Воду можно лить прямо на место возгорания, либо разгрузить зерносушилку прямо на землю и погасить пламя вне зерносушилки. При тушении возгорания подсолнечника необходимо использовать те же методы тушения, что и при ликвидации возгорания масла. Для ликвидации огня можно использовать огнетушитель, но делать это необходимо соблюдая осторожность, чтобы не загрязнить зерно.
