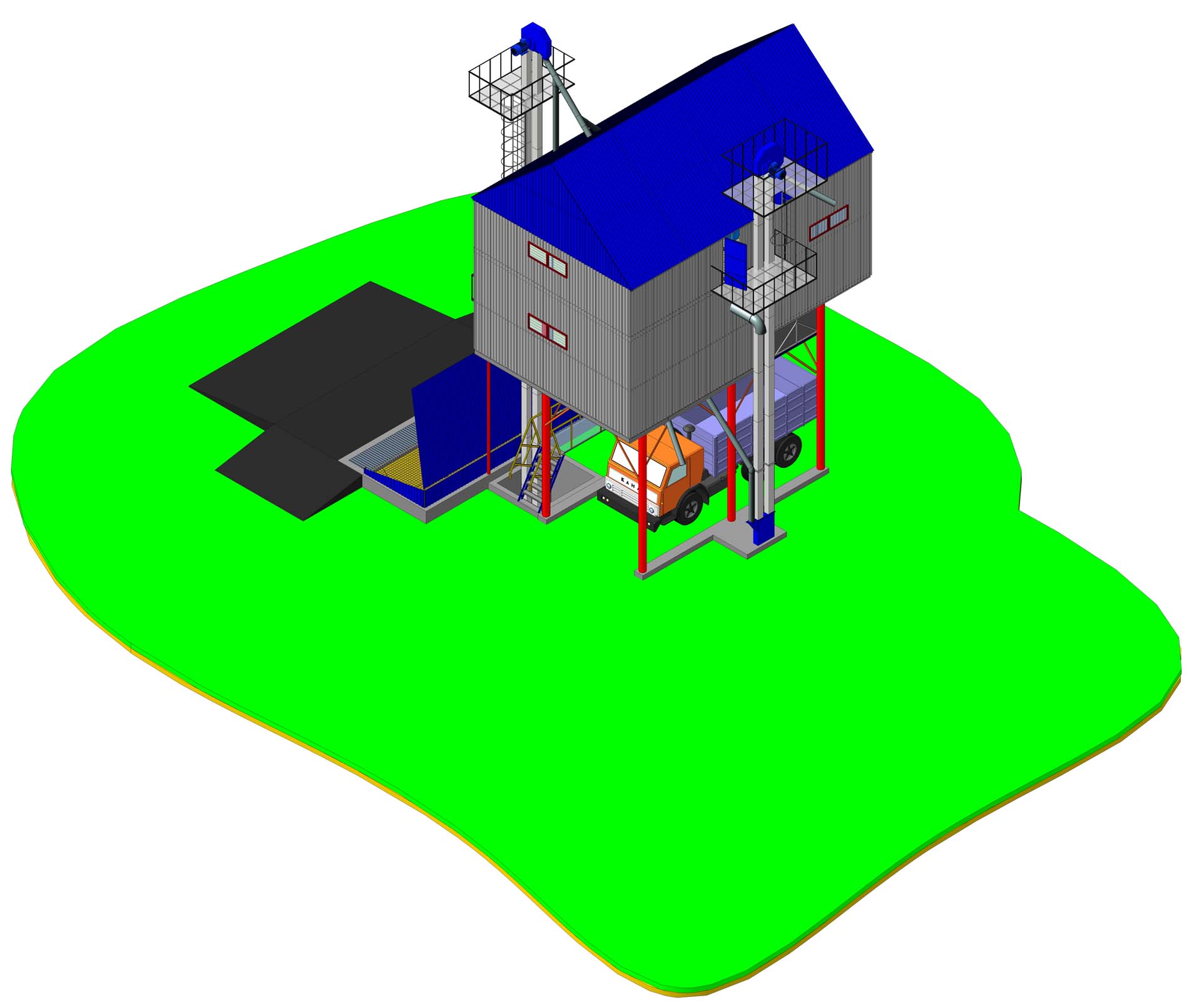

Строительство ЗАВ-40
Комплекс ЗАВ-40 состоит из:
- Полу-проездная самотечная завальная на 70 м.куб. с люком от дождя, выгрузка предусмотрена боковая и задняя;
- Металлоконструкция имеет два бункера, один бункер под отходы и вторые сорта, второй бункер под чистое зерно объемом 50 м.куб;
- Бункера и завальная ямы выполнены из металла толщиной 3,0 мм;
- Для придания жесткости конструкции, опоры соединены общим ленточным фундаментом;
- Каркас пола имеет свою точку опоры на колонны и несет на себе нагрузку оборудования;
- Бункера несут только свою нагрузку;
- Полы металлические;
- Стены, кровля и завальная ямы обшиваются профильным листом;
- Предусмотрена система освещения комплекса
Линия очистки ЗАВ-40 стоит из:
- Нория подачи с завальной ямы;
- Сепаратор предварительной очистки;
- Сепаратор первичной очистки;
- Промежуточная нория;
- Сепаратор семенной очистки;
- Самотечное оборудование;
- Предусмотрен выход под влажное зерно с дальнейшим подключением зерносушилки.
Этапы строительства зерноочистительного комплекса ЗАВ-40
| |

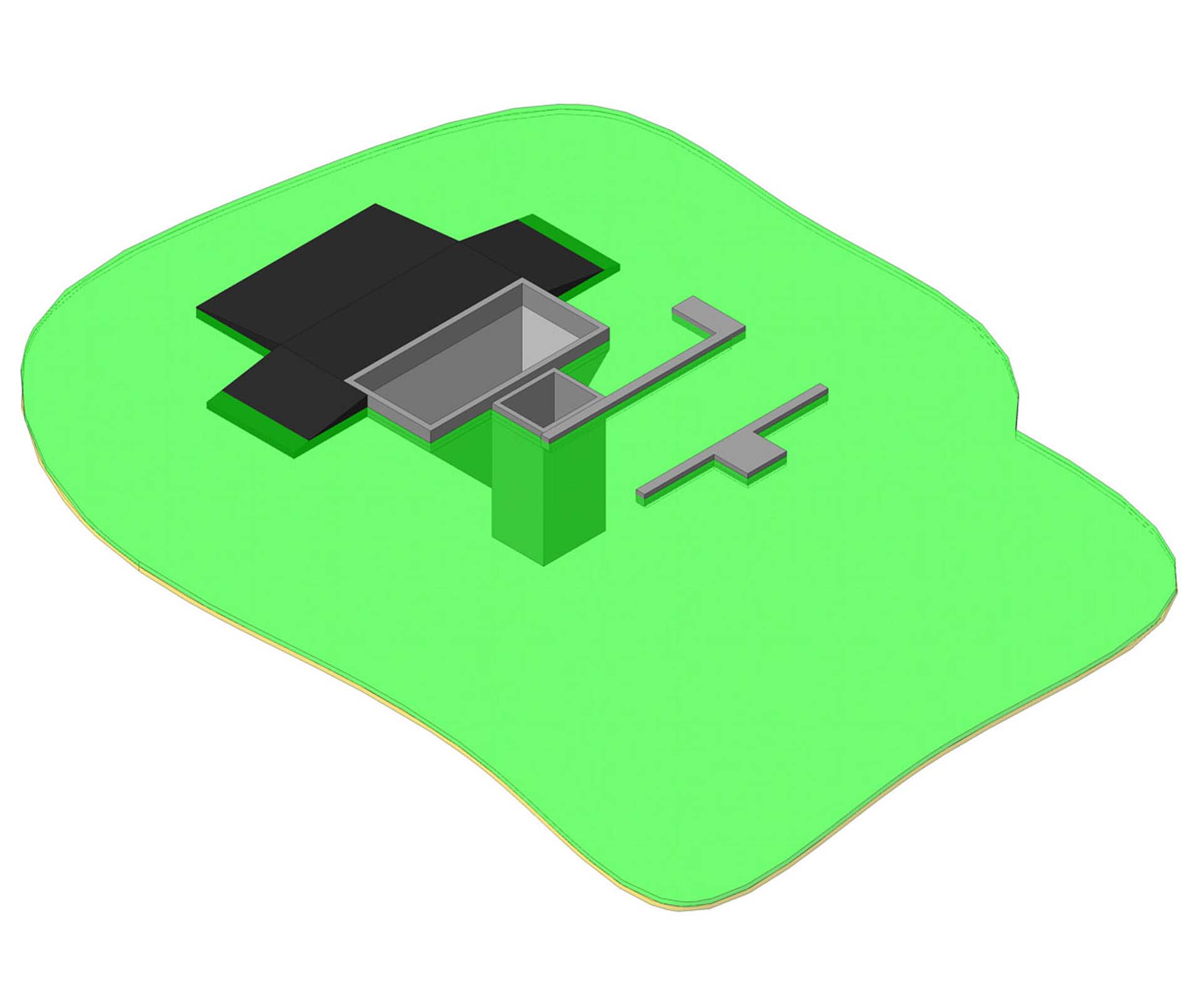

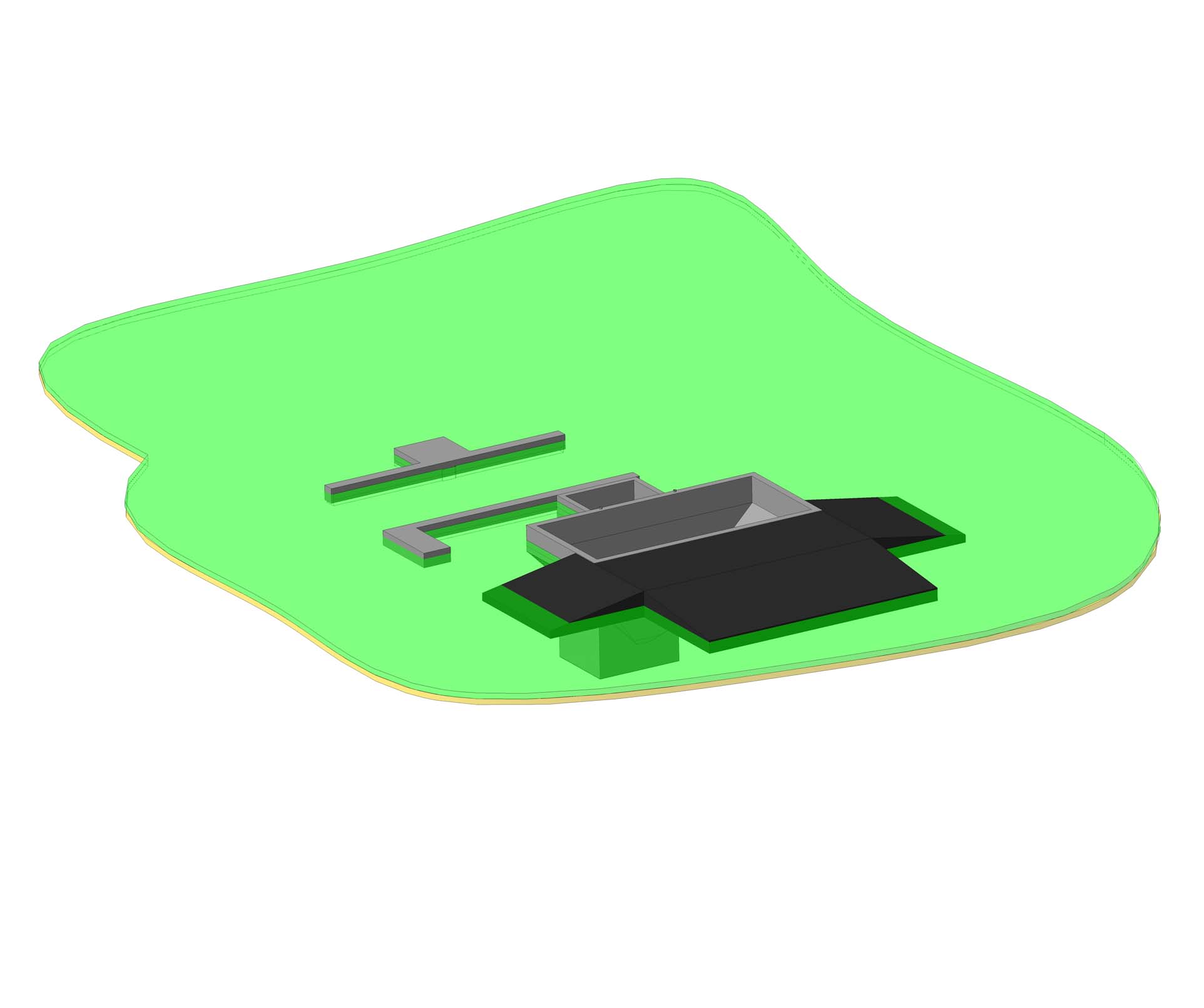

I Этап
- Выемка грунта; - Заливка фундамента. | |
![]() | ![]() |

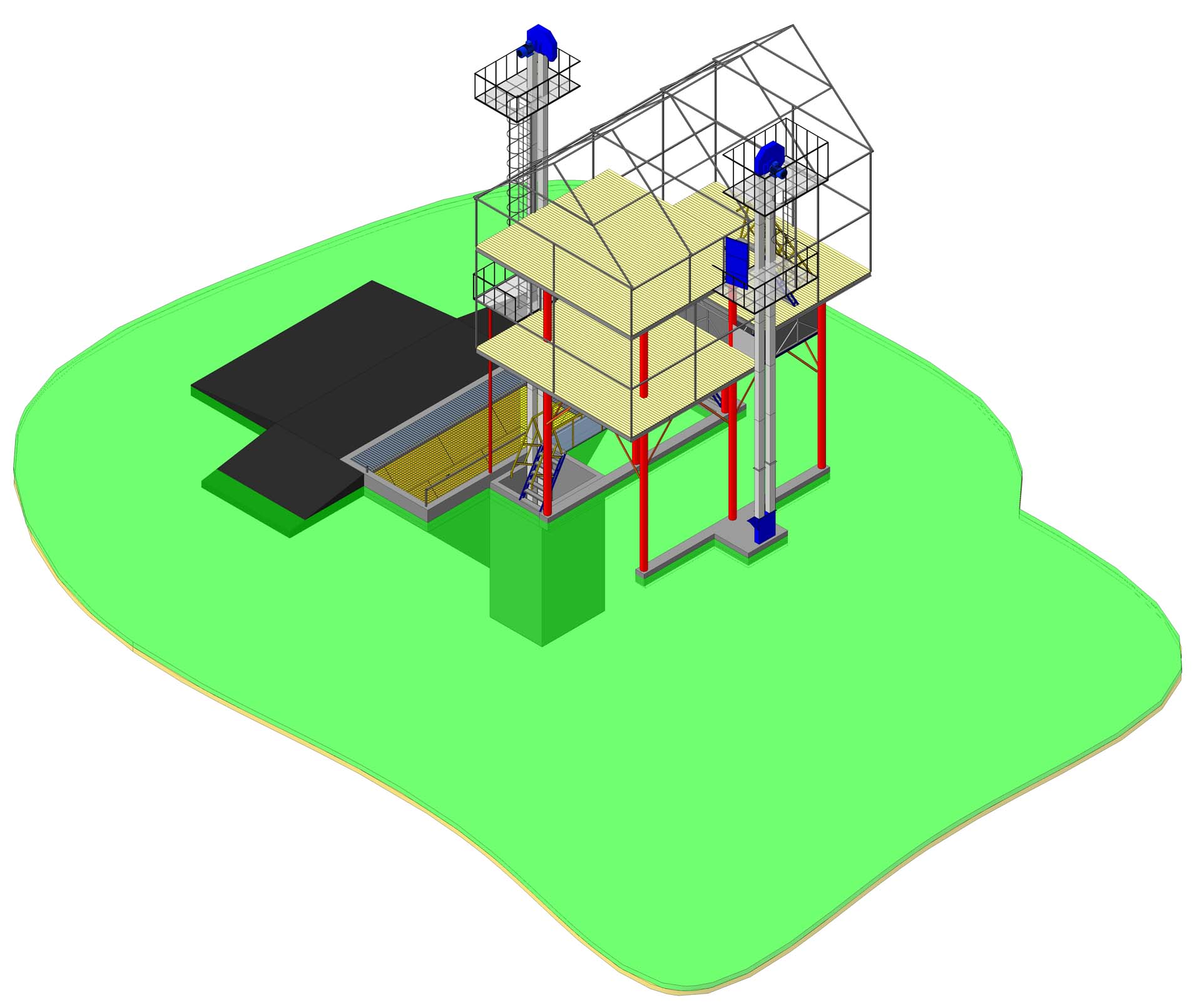

II Этап
- Обшивка металлом стен завальной ямы; - Монтаж металлоконструкций; - Монтаж норий; - Монтаж трапов и площадок обслуживания. | |
![]() | ![]() |

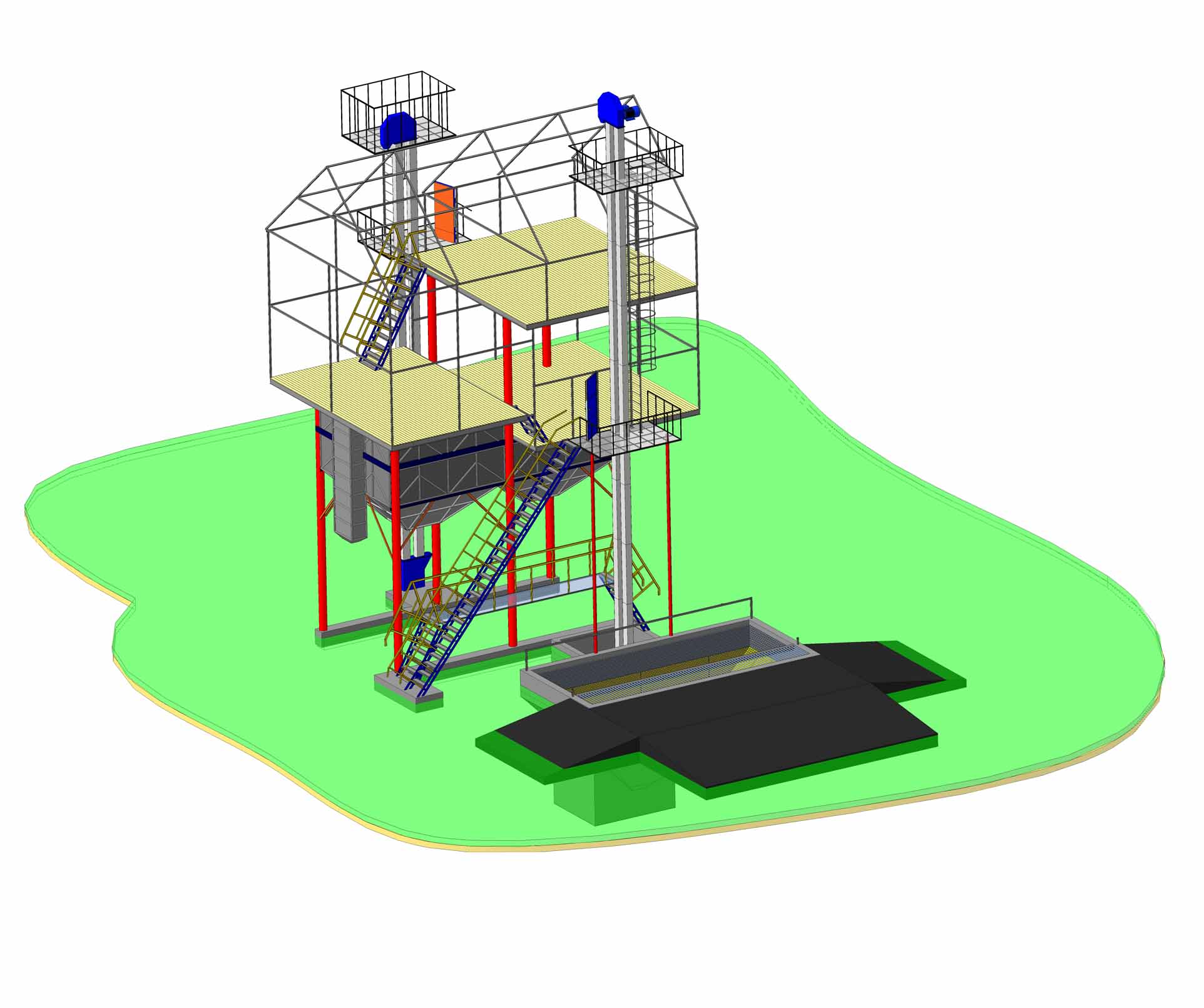

III Этап
- Монтаж зерноочистительного оборудования; - Монтаж самотечного оборудования. | |
![]() | ![]() |

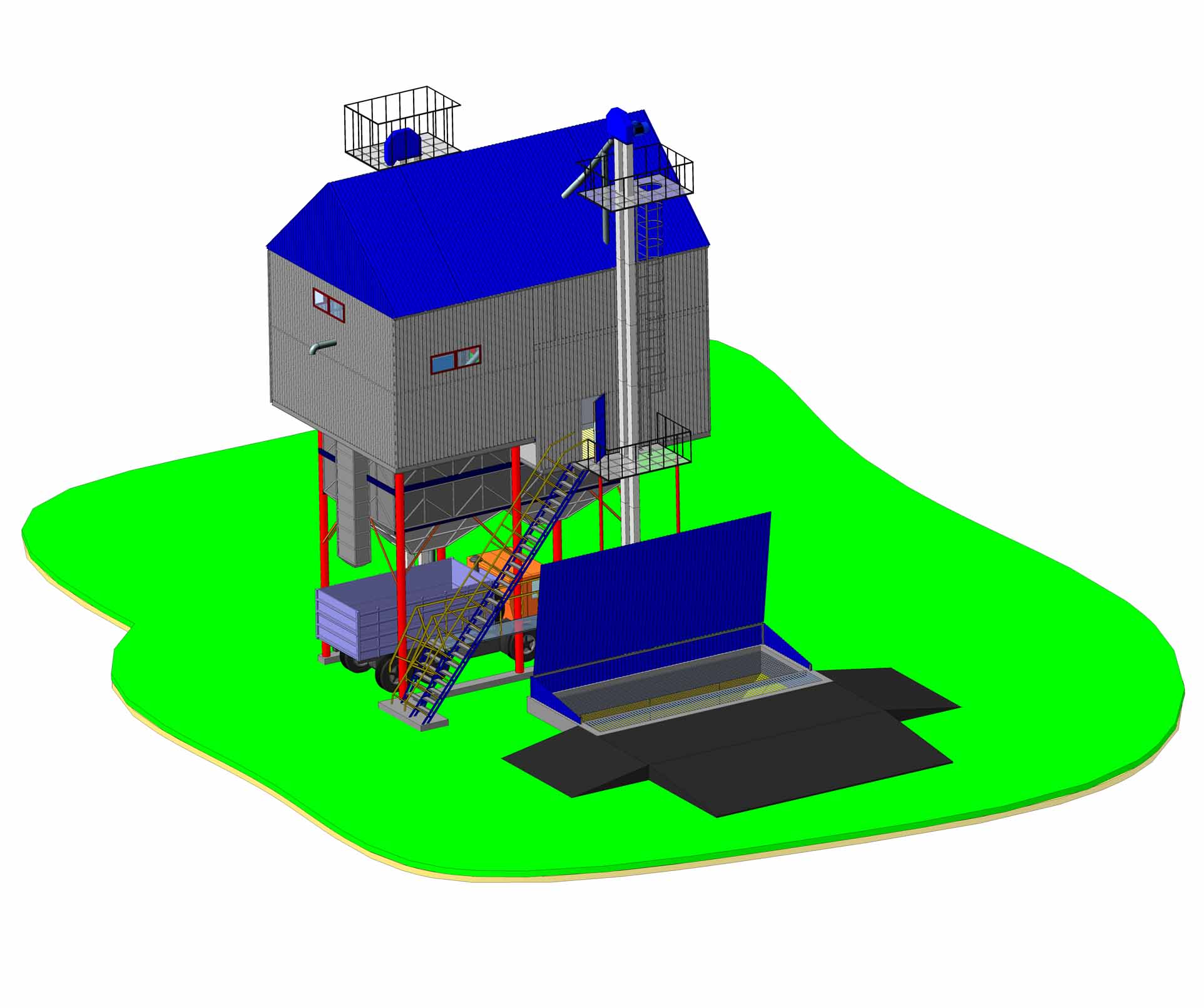

IV Этап
- Обшивка стен, кровли и завальной ямы профнастилом; - Монтаж окон; - Монтаж электрооборудования и освещения. | |
![]() | ![]() |
